System recyklingu, oczyszczania i ponownego wykorzystania wody

System przetwarzania i ponownego wykorzystania wody wykorzystywany głównie do przetwarzania mycia butelek PET, które będą wytwarzać dużo ścieków.Według ilości ścieków i wskaźnika zanieczyszczeńWykonujemy i zaprojektujemy system oczyszczania wody.i część zostanie wyładowana do normy.

Wzornictwo

1. Zgodnie z wymaganiami dotyczącymi jakości ścieków i ich oczyszczania, droga procesu powinna być odpowiednio wybrana, technologia oczyszczania powinna być zaawansowana,i jakość oczyszczonej wody powinna być zgodna ze standardem zrzutów.
2W warunkach spełnienia wymogów dotyczących oczyszczania pierwotne urządzenia wykorzystuje się w maksymalnym stopniu, aby zmniejszyć inwestycję,i wymagania dotyczące piękna rośliny.
3. wygodna obsługa i zarządzanie, prosta obsługa i łatwa konserwacja. sprzęt jest wysokiej jakości, dobrej wydajności i stabilnej pracy.

Parametry projektowe

1Źródło ścieków: Z instalacji recyklingu tworzyw sztucznych
2.Projektowana pojemność oczyszczania: 10-50 m3/h
3Jakość ścieków

Specyfikacje

Technologia obróbki
W przypadku naszego systemu filtracji wody głównym celem jest usunięcie SS z wody i zatrzymanie środka w wodzie.i oczyszczanie flotantem powietrza

Przepływ przetwarzania:

Opis procesu

Woda ściekowa z przewodu prania jest najpierw zrzucana do basenu zbierania ścieków w celu zbierania i czasowego przechowywania;
Krok 1: przewoźnik ścieków do filtracji ścieków do oddzielenia cieczy stałej i płynnej przez pompę wodną, większe cząstki do skrzynki do zbierania ścieków,i ścieków do zbiornika osadowego;
Krok 2: Po wprowadzeniu ścieków do zbiornika osadowania, zgodnie z datą zwrotnej pomiaru pH online, automatycznie dodać kwas i ustawić wskaźnik pH na neutralny,Następnie do reakcji flokulacyjnej dodaje się floculant i koagulanty.
Większość skondensowanych płatków zatonie, a czysta woda pływa w górę i do zbiornika powietrza, aby oddzielić błoto i wodę.a woda z błota będzie regularnie wypuszczana do zbiornika z osadami;

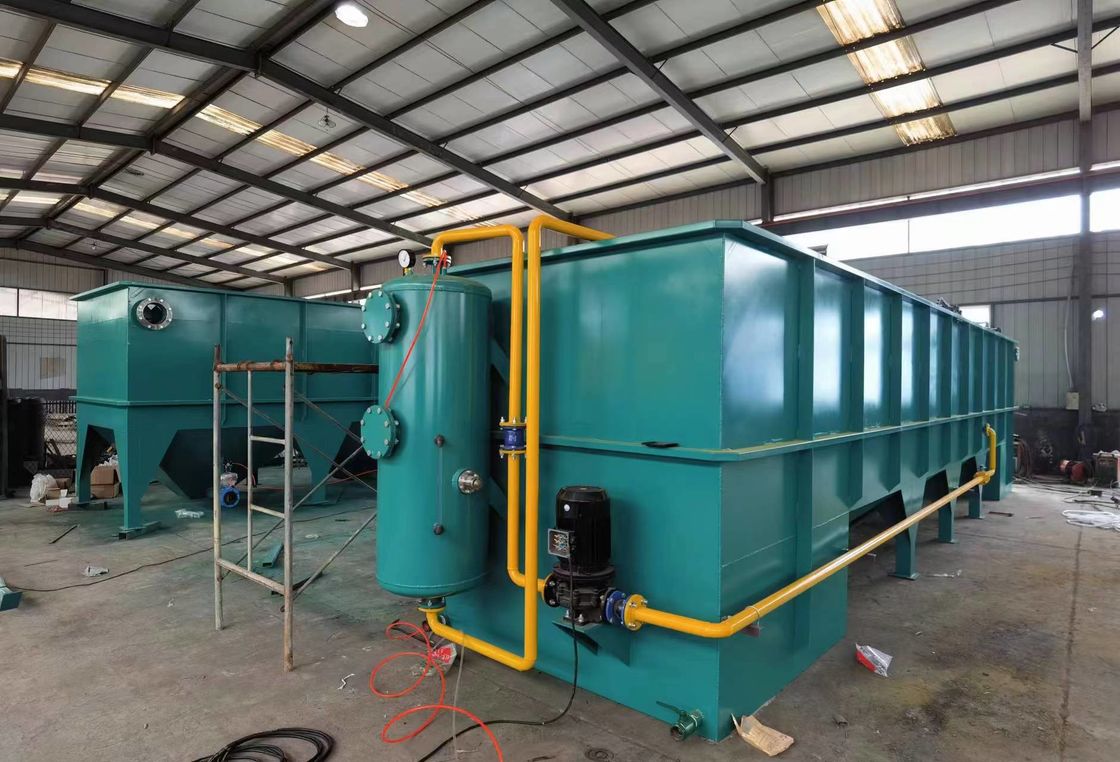

Krok 3:Przepuszczamy czystą wodę do zbiornika nawigacji powietrza, a gdy sprężone powietrze miesza się z wodą, powstają mikroburki,Pozostałe drobne cząstki i pływające substancje będą unosić na powierzchni basenu przez bąbelki powietrzaPo oczyszczeniu czystej wody do zbiornika czasowego przechowywania.
Krok 4: Czysta woda będzie przenoszona do filtra przez pompę wysokiego ciśnienia, a filtrowana woda trafi z powrotem do linii prania.
Słód wytworzony przez zbiornik osadzenia i flotę powietrza do zbiornika i odwodniony przez urządzenie odwodniające i następnie regularnie transportowany do oczyszczania.

2. Wprowadzenie do procesu:

a.Zbiornik do zbierania ścieków (przygotowany przez klienta)

Wykorzystuje się go głównie do zbierania ścieków zrzucanych z przewodów myjących, a także służy jako zbiornik pompy podnoszącej ścieki, która ma funkcję buforowania zmiany przepływu,regulowanie objętości wody, i homogenizacji jakości wody.
Czas pobytu projektu: mniej niż 2 godziny
Zintegrowany basen zbierania ścieków*1 zestaw,objętość rzeczywista:40m3
Materiał: Beton
Formularz:Pod ziemią

b.Pumpy podnoszące

Wykorzystuje się go do podnoszenia ścieków do zbiornika osadów do oczyszczania.Automatyczne uruchomienie i zatrzymanie można zrealizować poprzez miernika poziomu ustawionego w zbiorniku regulacyjnym, zmniejszając pracę ręczną.
Zintegrowana pompa podnosząca ścieki*2se (jedna do użytku, druga do gotowości)
Moc:5.5kw

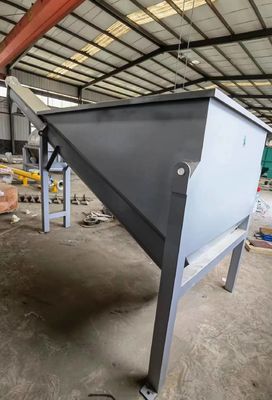

c. maszyna do filtrowania złomu

Maszyna do filtrowania ścieków jest umieszczona na czele systemu oczyszczania wody, głównie w celu oddzielenia większych cząstek w zrzuconej wodzie ściekowej,który jest korzystny dla późniejszej obróbki osadniczości i zmniejsza zatykanie i zużycie późniejszego sprzętu.
Model:PRLZ serii*1zestaw Główny materiał:SUS304

d.Zintegrowany zbiornik osadów

Zintegrowany zbiornik osadzenia wykorzystuje zbiornik osadzenia rurowego nachylonego, który jest umieszczony na przednim końcu układu oczyszczania.zapewniając najlepsze warunki dla kolejnej reakcji osadzeniaW tym procesie pH ustawione w zbiorniku reakcyjnym jest połączone z pompą pomiarową do dozowania kwasu w celu automatycznej regulacji pH.
Jednocześnie, poprzez dodanie flokulanów i koagulancji, SS w wodzie ściekowej może być zakrzepowany i osadzony, a błoto i woda mogą być oddzielone grawitacyjnie, tak aby wyjaśnić jakość wody.
Pojemność obróbki:20m3/h 1 zestaw
Wymiary zewnętrzne:L11000*W2000*H3500
Materiał:Stała węglowa + antykorozja
Wypuszczanie błota: Zawór wypuszczający błoto jest zawórem elektrycznym, który regularnie automatycznie wypuszcza błoto

f. Zbiornik czystej wody

Wykorzystuje się go głównie do zbierania oczyszczonej wody z recyklingu, a także jako zbiornik dla pompy czystej wody.
Czas pobytu projektu: 2 godziny
Objętość rzeczywista: 40 m3
Materiał: stalowa węglowa przeciwkorozja
Wymiary: L4000*W2000*H1500 2set

g.Pumpy czystej wody

Wykorzystuje się ją do ponownego wykorzystania oczyszczonej wody z recyklingu do linii oczyszczania.Alarm na wysokim poziomie i zatrzymanie pompy na niskim poziomie można zrealizować za pomocą miernika poziomu ustawionego w zbiorniku regulacyjnym.
Kty.:2set ((Jeden do użytku, drugi do zapasowego)
Moc:5.5kw

h.Filtr

Oczyszczona woda ściekowa jest głęboko filtrowana i wykorzystuje piasek kwarcowy jako materiał filtracyjny, woda przepływa przez wewnętrzny rozdzielacz wody i zbiornik wody,i filtracja dużych prędkości jest wykonywana w zbiorniku, które mogą skutecznie usuwać cząstki i zmniejszać mętność.
ilość: 1 zestaw
Model:DMF3224-1A
Materiał: stalowa węglowa przeciwkorozja

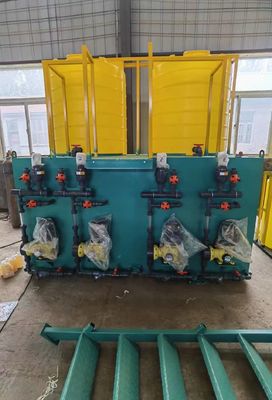

System dawkowania

Urządzenie dozowania składa się z pompy pomiarowej, beczki reagentu, mieszalnika itp. i służy do realizacji ilościowego dawkowania reagentu.PAC jest flokulantem o silnej właściwości adsorpcyjnej, który może koagulać i adsorbować się z zawieszonymi ciałami stałymi w wodzie, w celu destabilizacji i osadzania zawieszonych ciał stałych; anionowy PAM jest koagulantem,który może być stosowany w połączeniu z flokulantem w celu poprawy osadzenia płatków i ułatwienia wyjaśnienia jakości wody; PAM kationowy jest stosowany do odwodniania osadów, co sprzyja oddzieleniu cieczy stałej od cieczy.i automatyczne dawkowanie jest realizowane za pośrednictwem urządzenia PH online.
Ilość: 4 zestawy
PAM Automatyczne urządzenie dozowania: 2 zestawy Automatyczne typu trzy pudełka, 304 1000L
PAC Automatyczne urządzenie do dozowania: 1 zestaw Podwójny wiadrowy podwójny pompa PE 2000L

Automatyczne urządzenie dozowania kwasu: 1 zestaw Jednorazowa wiadra podwójna pompa PE 500L

j.System oczyszczania śluzu

System oczyszczania osadów składa się z zagęszczacza osadów i prasy filtrującej.
Zbiornik zagęszczający osad jest używany do przechowywania osadu wytworzonego w wyniku reakcji fizyczno-chemicznej zbiornika osadzenia i zbiornika flotacji powietrza.Słody są transportowane do prasy filtrującej przez pompę do osuszania, a odwodniony osad jest transportowany na zewnątrz do oczyszczania
